司南技术π·2026年第3期｜边坡雷达在地质灾害监测中的应用
返回列表知识分享
作者：司南导航
发布时间：2026年05月08日
关注企业公众号：
核心导读
我国地质条件复杂，滑坡、崩塌等边坡地质灾害频发，严重威胁人民生命财产安全与基础设施稳定。传统监测手段（如测斜仪、GNSS）存在监测范围有限、接触式作业风险高、受天气影响大等局限，难以满足复杂地形下的全方位实时监测需求。
本期「司南技术π」带你了解边坡雷达如何凭借微波干涉与合成孔径技术，实现亚毫米级非接触监测、360° 全域扫描、全天候抗干扰作业，从数据采集到分级预警全流程守护地质灾害防控一线，成为地质安全的 “智能哨兵”。
Part 1
边坡雷达技术原理
精准捕捉地表“毫厘之变”
边坡地基合成孔径雷达因高精度、易部署的特点，在地质灾害监测中应用广泛。其核心工作原理基于微波相位干涉测量，通过向边坡发射高频微波（如Ku波段），接收坡体反射的回波信号，记录回波的振幅与相位信息，结合成孔径成像（SAR）与差分干涉测量（D-InSAR）技术，扣除地形起伏、大气延迟等误差，反演坡体沿雷达视线方向的微小位移，精度可达亚毫米级（≤0.1mm）。

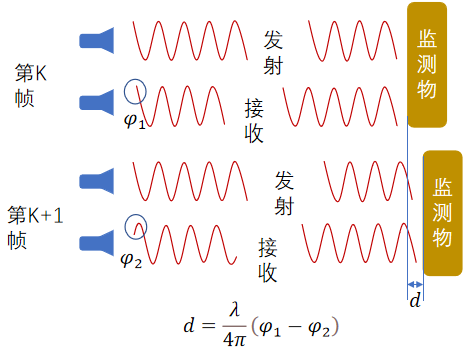

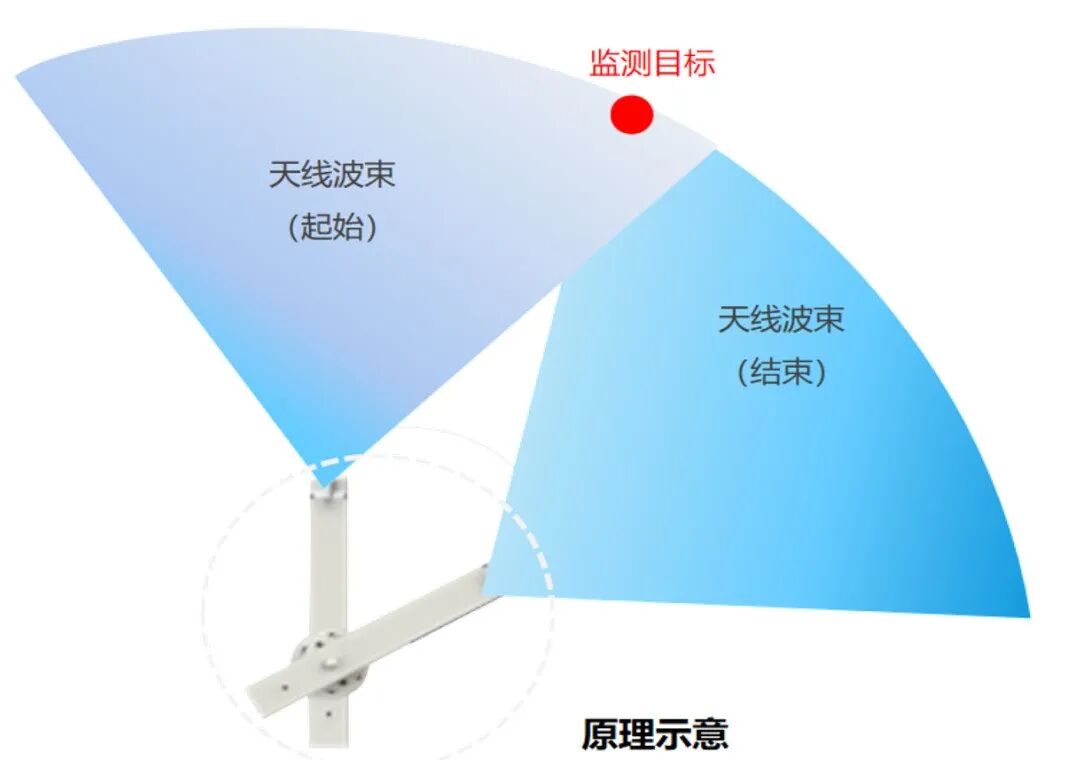

技术原理示意图
通俗来说，边坡雷达会不断向山体发射电磁波，再接收反射回来的信号。这些信号里，藏着两个关键数据：一个是“振幅”，用来判断地表反射强弱；另一个是“相位”，能够记录电磁波传播距离的细微变化。哪怕山体只移动了几毫米，电磁波往返距离也会随之改变。这种变化在人眼看来几乎无法察觉，但在干涉相位中，会被“放大”成明显的相位差。正因为如此，边坡雷达技术才能捕捉到毫米级甚至更微小的边坡形变。

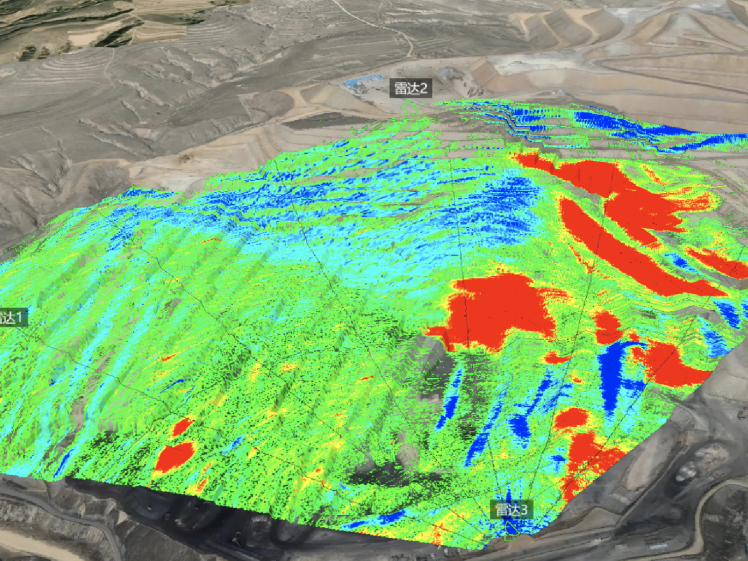

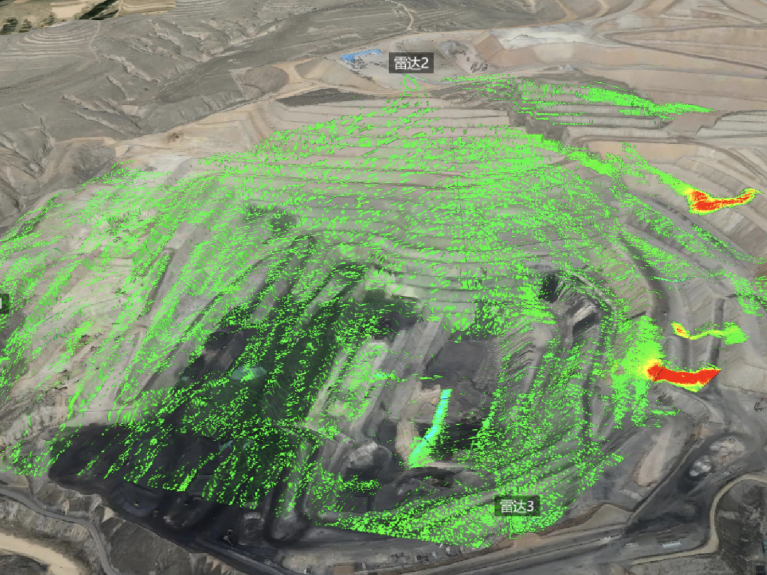

形变图像示意图
Part 2
边坡雷达核心优势
五大核心构建安全监测网络
作为司南导航监测系统的核心设备，MS-SAR5000边坡监测雷达其采用多发多收成像和差分干涉测量技术，实现高分辨率成像和亚毫米级形变测量精度，可对坡体的微小形变进行大角度、非接触、高精度监测，具有超轻巧便携、可灵活部署架设、操作/维护简单、三维界面显示、智能预警等特点，适用于高陡边坡、公/铁路边坡、地灾隐患点、尾矿库（坝）、露天矿区、水利工程及应急救援等场景，尤其适用于野外地灾应急救援和边坡施工固定监测。

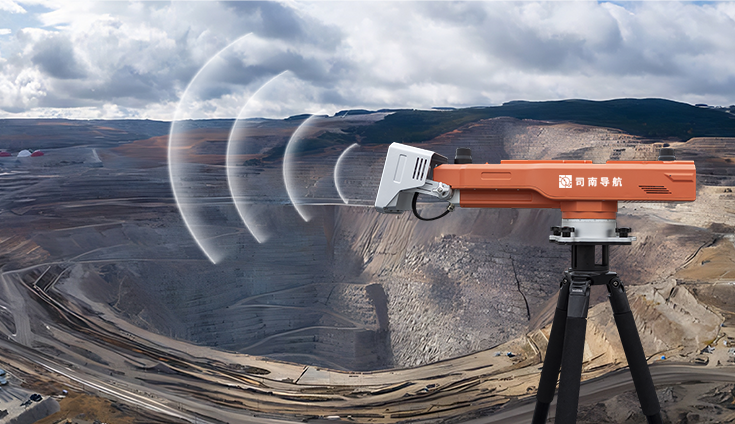

MS-SAR5000边坡监测雷达
相较于传统监测手段，其核心优势有以下5个方面：
• 非接触式监测，无需在高陡、危险边坡布设传感器，人员可远程操作，彻底规避现场作业风险；
• 全域面状覆盖，单台设备可覆盖数万至数十万个监测点，解决传统点式监测的盲区问题；
• 高精度与实时性，可捕捉人眼无法察觉的微形变，数据刷新率快，能动态追踪滑坡前兆的加速变形过程；
• 全天候工作，主动微波技术不受雨、雪、雾、黑夜等恶劣环境影响，适应山区复杂工况；
• 抗干扰能力强，不受植被、动物活动影响，在复杂地形下稳定性高。

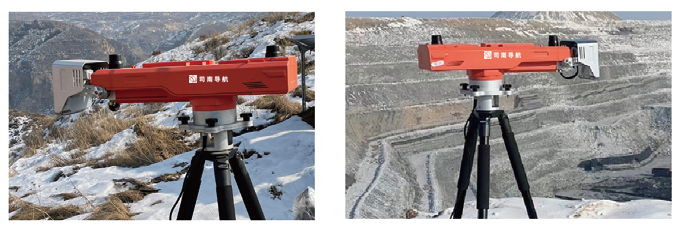

恶劣环境下稳定工作
目前，MS-SAR5000边坡监测雷达产品及解决方案已广泛应用于铁路、公路、山体、矿场、堤坝等场景，完成湖南、广东、浙江等地的采石尾矿、露天煤矿、金属矿、岩石坡体、土石坡体等典型场景的现场数据采集和分析，积累了丰富的边坡监测经验。该方案以精准高效的监测能力、强大的环境适应性、便携易操作的特点及智能预警功能，为地质安全构建了坚实的安全防线。
Part 3
智能监测预警云平台
完整的监测数据库和智能化分析系统
雷达形变监测智能预警云平台是监测系统的 “智慧大脑”，基于雷达技术、GNSS技术、GIS技术和计算机技术，结合专业的安全监测系统软件，可对矿山、山体、建筑、铁路桥梁等目标对象实施全方位地质环境监测。该体系能够建立完整的监测数据库和智能化分析系统，实时掌握监测对象的地质环境动态变化，包括表面位移、深部位移、声波等关键指标的监测数据。

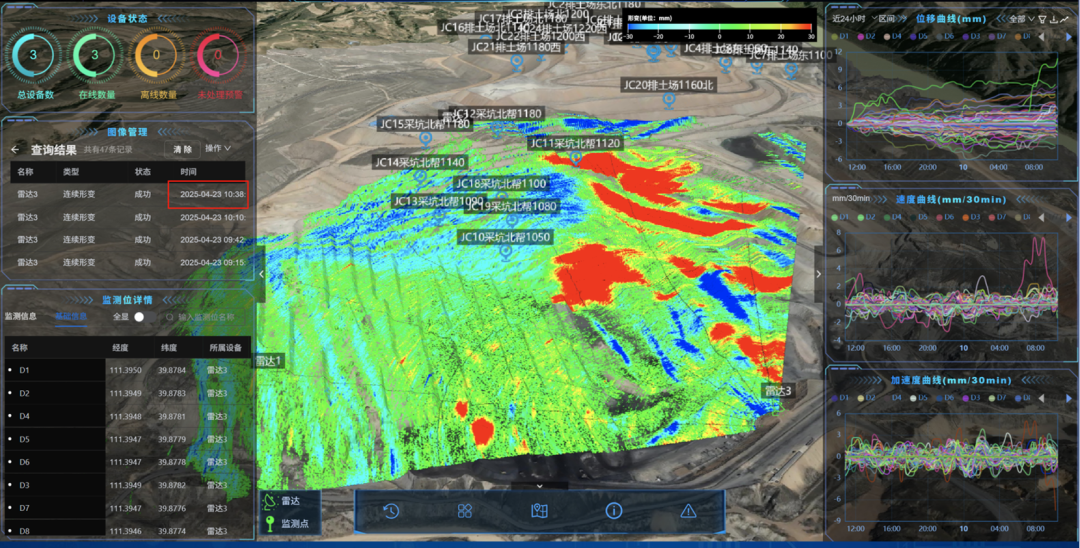

智能监测预警云平台
Part 4
边坡雷达应用流程
从安装到预警，全流程闭环
• 前期勘察与方案设计：结合监测区域地质条件、边坡规模及灾害风险等级，确定雷达部署位置、监测范围与扫描参数，避免地形遮挡造成监测盲区，同时确保基准点自身无位移，减少系统误差。
• 设备安装与调试：完成雷达设备的固定安装、供电与调试，适配野外恶劣环境，调试后进行试运行，校准监测精度。
• 实时监测与数据采集：系统启动后，全天候连续采集坡体形变数据，包括累计视向变形量、变形速率、加速度等参数，实时上传至监测平台，实现数据可视化展示。
• 异常分析：识别坡体变形异常区域，结合地质资料判断灾害演化趋势，划分稳定区、潜在危险区。
• 分级预警与应急处置：根据预设的形变阈值，触发蓝、黄、橙、红四级预警，及时推送预警信息，为应急疏散、工程治理提供决策依据，灾害发生后可持续监测坡体残余变形，保障处置安全。

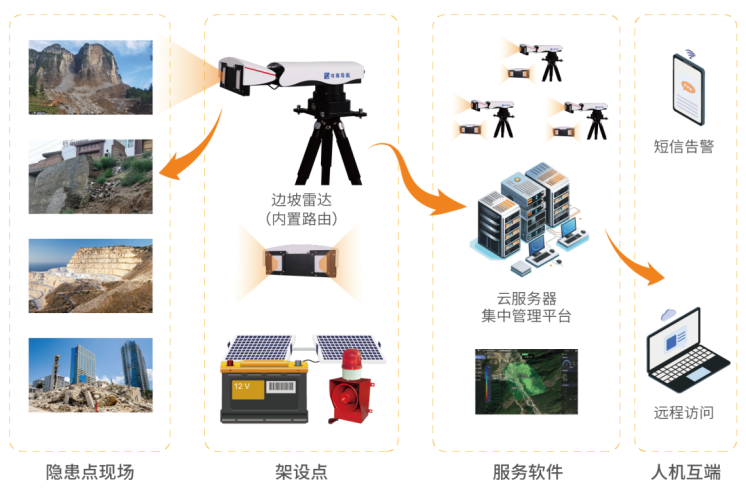

应用流程示意图
Part 5
边坡雷达发展趋势
构建空天地一体化监测网络
边坡雷达凭借非接触、高精度、全天候、大范围的技术优势，在地质灾害监测预警中发挥着不可替代的作用，可有效捕捉坡体微形变，精准识别灾害隐患，为地质灾害防控提供科学、及时的数据支撑，显著提升灾害应急响应能力。随着国产设备普及、算法优化及多技术融合，其应用范围将进一步扩大，应用水平将持续提升。
1. 从“单点监测”走向“空天地一体化”
天基（卫星InSAR）、空基（无人机载雷达）、地基（边坡雷达）协同，构建多层次、全覆盖的监测网络。天基做普查、地基做精查，互相印证，消除盲区。
2. 从“人工判读”走向“智能自诊断”
硬件方面：嵌入式传感器实时监控天线温度、电源电压，姿态偏差>5°时自动校准；软件方面：AI模块自动分析数据异常，定位算法崩溃、接口中断等故障，自动重启或回滚版本。硬件+软件双重自愈能力，大幅减轻一线人员负担。
3. 从“固定阈值”走向“动态自适应模型”
基于历史数据统计（3σ法则）+地质模型（极限平衡理论），结合实时环境参数（降雨、震动等），阈值浮动范围±10%动态调整，避免单一指标误判。
4. 从“预警”走向“闭环决策”
预警信息自动生成工单，推送至运维人员移动端，支持云端远程调试、固件升级。未来将与应急广播、门禁系统、交通管制系统联动，实现“预警-决策-处置”全闭环。
Part 5
结语
地质灾害防控是一场与时间的赛跑。毫厘之间的变形，可能是灾难来临的前兆；提前几小时的预警，可能就是一道安全的防线。
边坡雷达以其非接触、高精度、全天候、大范围的技术优势，正在成为矿山边坡、公路铁路边坡、自然山体、应急救援等场景的“标配”。随着国产化程度提高、算法持续优化、多技术融合加深，这一技术将进一步降低门槛、提升效能，为我国地质灾害防控事业提供更有力的技术保障。
