当好公路“卫士”，宁夏高速公路边坡自动化监测系统
返回列表应用案例
作者：司南导航
发布时间：2023年10月19日
关注企业公众号：
S204 线、S103 线是新规划的普通国道网 60 条东西横线之一，是宁夏中卫市海原县区域经济社会发展的重要保障。而本项目中需要进行监测的四处边坡变形，影响到公路安全运营，加强对边坡的变形监测及预报预警刻不容缓。
司南导航的公路边坡监测系统可以通过提供长期、系统的安全监测服务，将风险和隐患消灭在萌芽状态，保障群众的人身及财产安全。
01、项目地基本情况
项目时间：2023年
项目地貌：
项目区位于六盘山山脉北端，地貌单元属低山丘陵地貌，地形起伏较大，地势东西高，南北低，东侧基岩裸露，西侧坡型较缓，多为滑坡、崩塌等堆积体。
风险隐患：
项目区黄土覆盖面积大，沟壑发育，植被覆盖率小于 40%，再加上雨季暴雨较多且集中，多易形成地表洪流携带大量泥沙，水土流失严重。边坡坡体排水系统不发达导致排水不畅，雨水冲击坡面造成黄土陷穴、路基沉陷等，对边坡稳定造成较大安全隐患。
02、解决方案
项目内容：
此次边坡监测项目通过对存在安全隐患的 4 处公路边坡布设 GNSS 监测设备进行边坡地表位移自动化实时监测，同时在各处边坡增设视频监控设备，从而实现对公路边坡安全隐患的自动化实时监测以及公路边坡现场状况的可视化远程监控。共计布设 GNSS 监测点 26 个，监测基准点 4 个，视频监控设备 5 套。

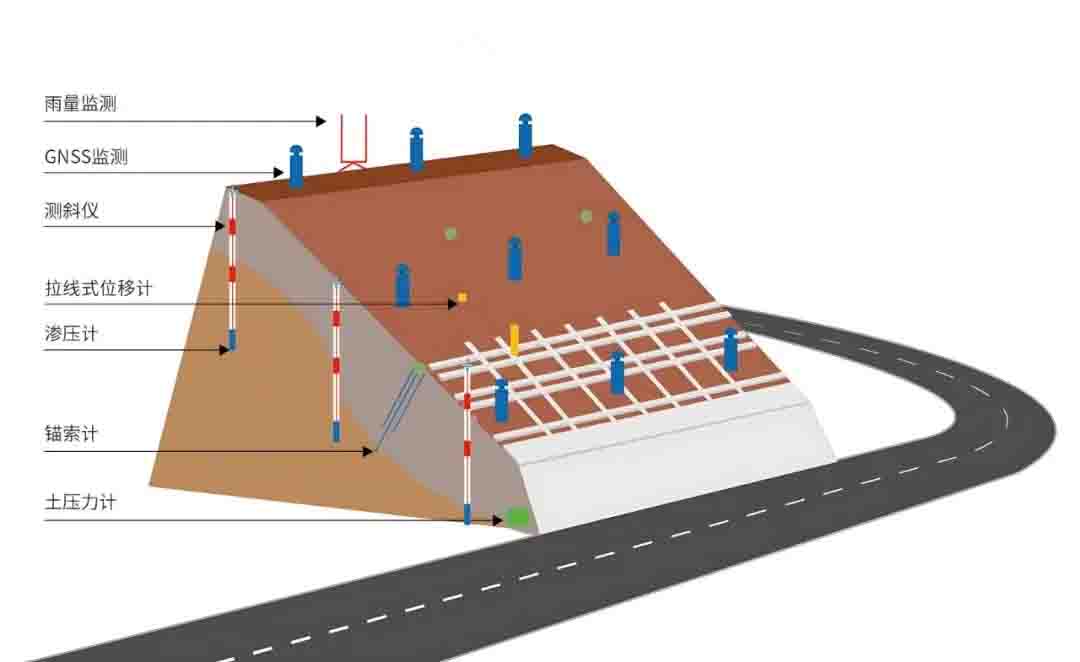

系统拓扑图：
系统框架图：
监测系统框架主要涉及的软硬件系统有：传感器、GNSS及传感器解算服务、设备管理中心、监测预警平台、显示终端、其他底层数据服务等各个模块组成。
软硬件设备：

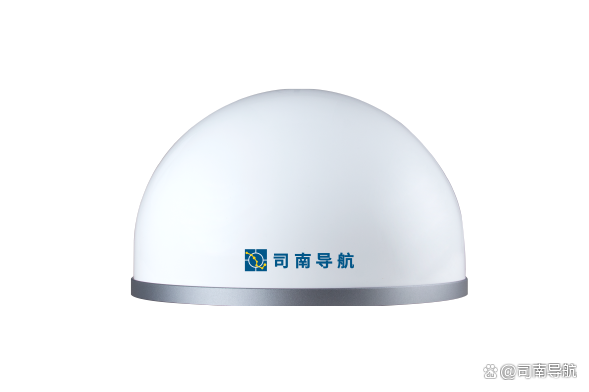

A300普适型GNSS接收机
IDS-40高清户外摄像头
CDMonitor 形变监测软件
Navigation Master
导航大师APP
监测预警平台模块概述：
自动化变形监测系统最主要的组成部分为监测预警平台，该平台是实现整个系统运行的关键组成部分。下图是该模块的数据交互逻辑：
监测成果：
通过对该监测系统中监测数据的观察分析发现，该公路边坡连续数日来持续以毫米级的速率缓慢变形。
核心优势⭐️⭐️⭐️⭐️⭐️：
技术水平国内领先
具备十余年在形变灾害监测方面的技术积累，凭借先进工艺和质量优势，在路基边坡监测领域处于国内领先的技术水平；
项目经验积累深厚
公司成立多年，一直致力于监测行业应用，具备深厚的GNSS高精度定位技术及产品应用经验，从技术层面和服务方面时刻准备为用户提供专业的设计、实施、评价服务；
应用案例遍布全国
为宁武高速（政和段）等大型高速公路项目提供了可靠、实用、专业的路基边坡监测系统，为相关决策部门提供实时的监测数据；
7*24小时售后服务
完善的售前、售中及售后服务工作，基于经验丰富的技术团队为用户提供及时响应的技术支持服务。
监测设备稳定可靠
司南导航软硬件监测设备广泛应用于防灾减灾治理工作中，凭借设备优秀的预警监测能力、数据稳定性，获得政府、科研院所及其他客户一致认可，充分证明了其稳定性、可靠性及可大规模部署的可行性。
监测频率：
此次边坡地表位移监测为 GNSS 自动化监测，可实现 24 小时全天候实时动态监测，边坡监测的 GNSS 监测数据解算频率预设为 1 小时/次，雨季或边坡发生较大变形时需要根据情况进行加密监测，以便适合监测周期内不同监测时段的边坡位移变形速率及变形趋势。
价值意义：
该公路边坡在项目实施的过程中就发生了位移，通过利用司南导航公路边坡监测系统对公路边坡进行监测并通过多系统数据的综合分析，对于及时掌握边坡的失稳区域、滑动面情况，捕捉边坡灾害的特征信息，具有重要的工程意义与社会效益。
项目实施前：
项目实施后：
03、项目总结
该项目实施应用以来，司南导航公路边坡监测系统对公路边坡进行形变监测，并通过多系统数据的综合分析，有效地掌握了边坡的变形状态，以实时、可靠的监测数据为公路边坡安全提供坚实保障。
司南导航GNSS形变监测系统是一个集计算机技术、通信技术、网络技术、GNSS技术等高新技术于一体的综合系统工程。目前已广泛应用于地质灾害、矿山、桥梁、大坝等各类安全监测中，并基于用户需求提供更加灵活的产品与服务。未来，司南导航也将继续聚焦该领域，守护安全，服务民生。
