2020年,“新基建”带火了两个关键词——电力+北斗。两个大国重器结合在一起,会擦出怎样的火花?司南导航大力推进北斗技术与电网业务深度融合,260多座国网电力北斗基准站,陆续建成投运,助力北斗在电力领域大放异彩。

项目背景

电力北斗精准服务网地基增强系统是国家电网有限公司确定建设的重要基础设施之一,国家电网公司积极落实国家自主化战略,开展电力北斗精准服务网地基增强系统建设,在27家网省公司建设北斗基准站1200座

电力北斗精准服务网地基增强系统建成后,将提供电力业务需求为主、其他行业应用为辅的实时厘米级以及事后毫米级精度的定位导航服务,并提供纳秒级授时服务,为电力“发、输、变、配、用”各个环节业务提供先进高效的时空信息化支撑。

新建工程现场,司南导航GNSS接收机正在工作



电力北斗基准站由GNSS接收机、扼流圈天线、避雷设备、通讯设备等部分组成。其中,司南导航M300 Pro接收机凭借优异的性能和卓越的可靠性,为基准站的高效建设与稳定运行发挥了关键作用。



项目难点

01

电网建设周期长、专业要求高、流程复杂

安全风险高、技术难度大

02

自然环境恶劣,地处生态建设与环境保护的重点地区

地形复杂,施工困难

03

冰雹、低温冷冻、雷电等自然灾害多发、频发

设施极易受到损害

04

   电力系统的变电站和输电线路大量分布在远郊野外地区

       站点多、分布广、 时间紧、任务重



建设方案

智能硬件

M300 Pro接收机内置 Linux 操作系统,搭载先进高精度主板,支持外部频标输入、事件输入及大容量数据存储,支持连接气象仪、倾斜仪等传感器输入,是北斗地基增强系统建设的优质选择

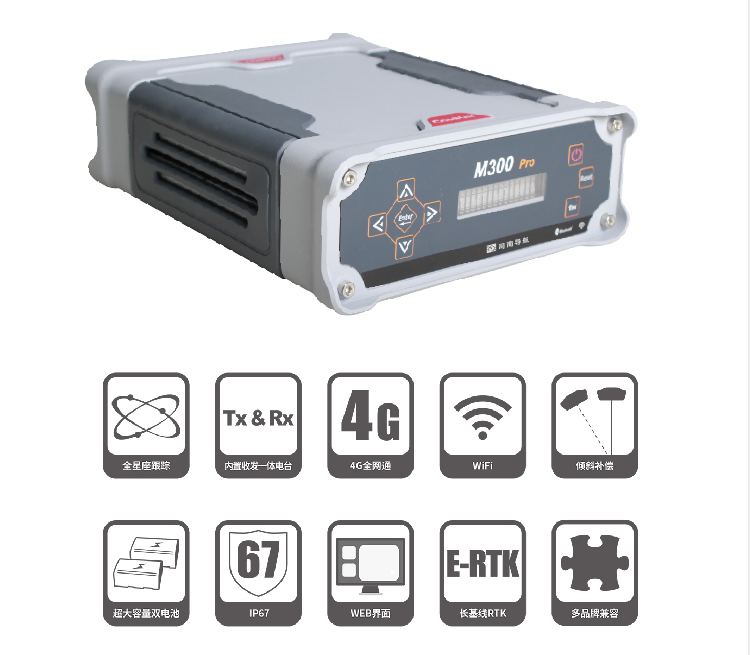

M300 Pro接收机

系统优势

01

高集成低功耗保证精度

内置自研高精度模块,更强抗干扰,充分满足地基增强系统长时间无人值守稳定运行的需求;

02

全星座跟踪信号稳定

支持 BDS B3I 信号,具备 BDS 独立定位、差分和 RTK 解算能力,卫星跟踪更强,24h数据完整率高达98%以上;

03

高强度作业性能强劲

基准站接收机采用嵌入式系统平台,选用 32 位 ARM 处理器 CortexTM-A5,主频高达536MHz;

04

数据传输接口丰富灵活

以太网接口采用10M/100M自适应网卡接口芯片,满足大多数数据传输需要;

05

工业级设计防水防震

17600m Ah 大容量电池,续航可高达30h ; 工业级设计,坚固铝合金外壳,防震性能高 ; 防水、防尘达到 IP68级。



项目亮点

针对基准站部署环境、基准站长期稳定性、利用电力通信网络传输时的延时、数据解算以及移动站可靠性等问题进行了多方考量和设计,战略引领,攻坚克难,确保基站建设工作高效、安全、有序推进。

地址环境选择

当屋顶没有合格的女儿墙结构,且点位视野开阔,屋顶楼板载荷满足整体的重量要求时,采用屋顶钢标墩方案;

当无法满足钢标墩方案,且附近有稳定的电源与网络通讯设施,考虑在地面架设基站;

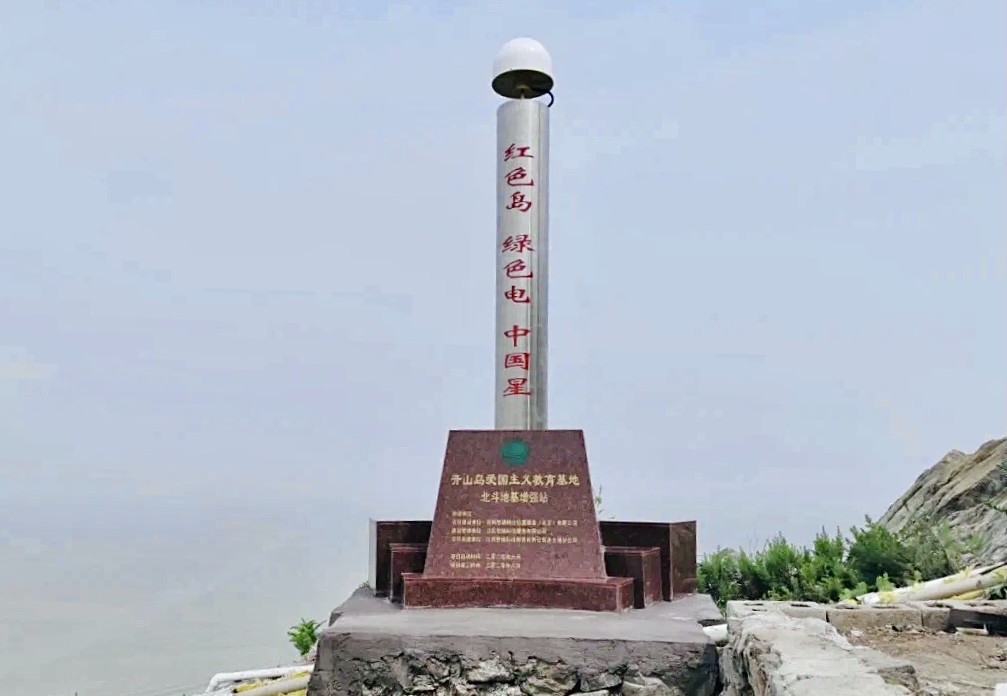

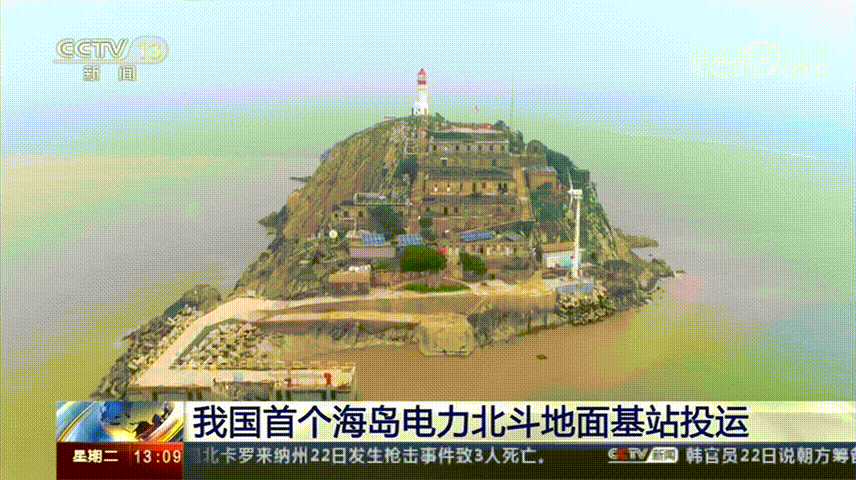

地面观墩方案(开山岛北斗电力基准站)

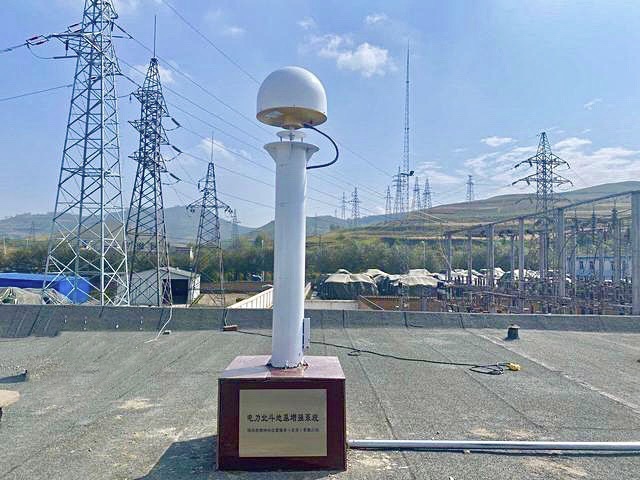

刚标墩方案(青海首批电力北斗基准站)

观测环境要求:

进行连续24h以上的实地环境测试,项目数据可用率大于95%,多路径影响小于0.5m,周跳比高于4000。

防雷保护装置:

综合考虑防雷环境,围墙上要有接地网,如若防雷覆盖不到采用避雷针作为防护装置,其作用是把雷电流引入大地,以保人身和建筑物的安全。

创新应用

实践表明,司南导航在电力北斗基准站建设过程中,方案选择合理,使用设备先进可靠,作业过程规范,成果质量合格,满足电网安全稳定运行的需要。

未来,司南导航还将继续深度融合北斗技术与电力行业应用,借助北斗精准服务技术,在地灾监测、吊车轨迹监测、短报文管控终端等方面开展创新应用,为智能电网建设保驾护航。
