海拔3576米，司南导航地质灾害监测系统显神通
返回列表应用案例
作者：
发布时间：2022年02月09日
关注企业公众号：
还记得那群穿越青藏高原的年轻人吗？他们带着司南导航“黑科技”，穿梭在高山丛林间，挑战高海拔地区的监测任务，留下了2021年的特别印记。
林芝地区因湿润多雨、风景秀丽被誉为“西藏江南”，但常年遭受地震、滑坡、泥石流的侵袭。而他们的到来，正是为了改善这种困境。
01
海拔3576米的地质灾害监测点
西藏林芝市墨脱县、米林县位于雅鲁藏布江中下游，每年5~9月进入汛期时，持续强降雨导致多处路段出现落石、泥石流、山体滑坡、路基垮塌等，险情突出，危害巨大。因此，急需开展地质灾害隐患监测预警工作。
为减少灾害造成的损失，司南导航在该地区布设地质灾害隐患点专业监测预警设备，利用监测平台对各隐患点进行实时监测，实现地质灾害的动态监测，并对监测数据进行存储、管理、查询、统计和分析，监测数据达到预警阈值能够实现预警。
司南导航以自主研发的高精度、小尺寸、低功耗监测型高精度定位模块为核心，结合多种传感器，研制出成熟的地质灾害监测预警系统，在多个灾害监测项目中进行应用示范。

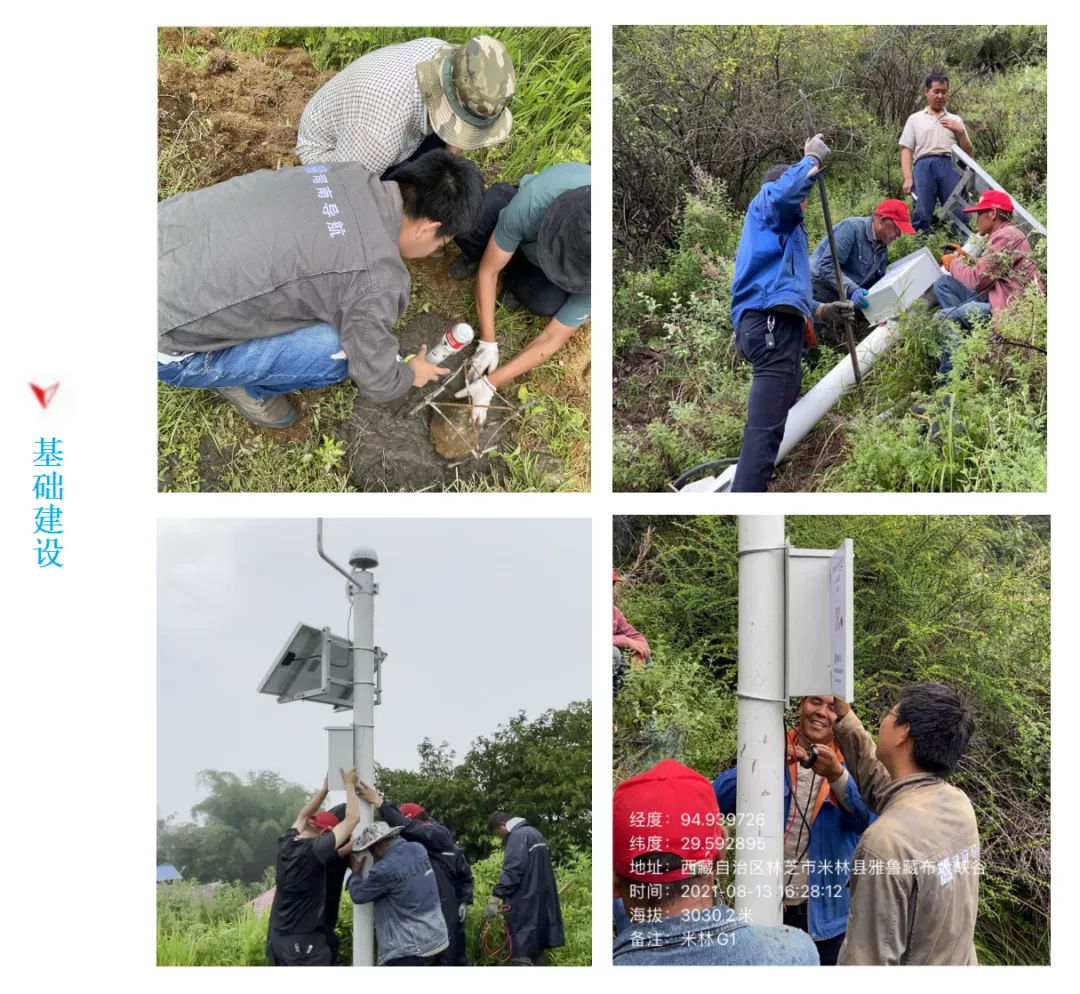

▲ 地质灾害监测现场
02
北斗地灾监测设备绽光芒

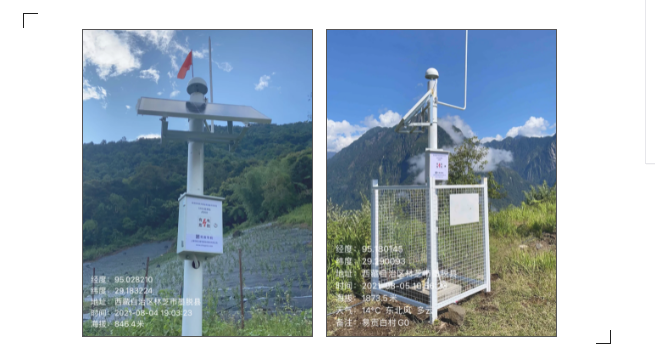

项目结合5种手段（表面位移监测、岩体裂缝监测、降雨量监测、深部位移监测、视频监控），依据各村地质情况，在施工现场布设了18个（4个基准站）监测点进行实时监测。

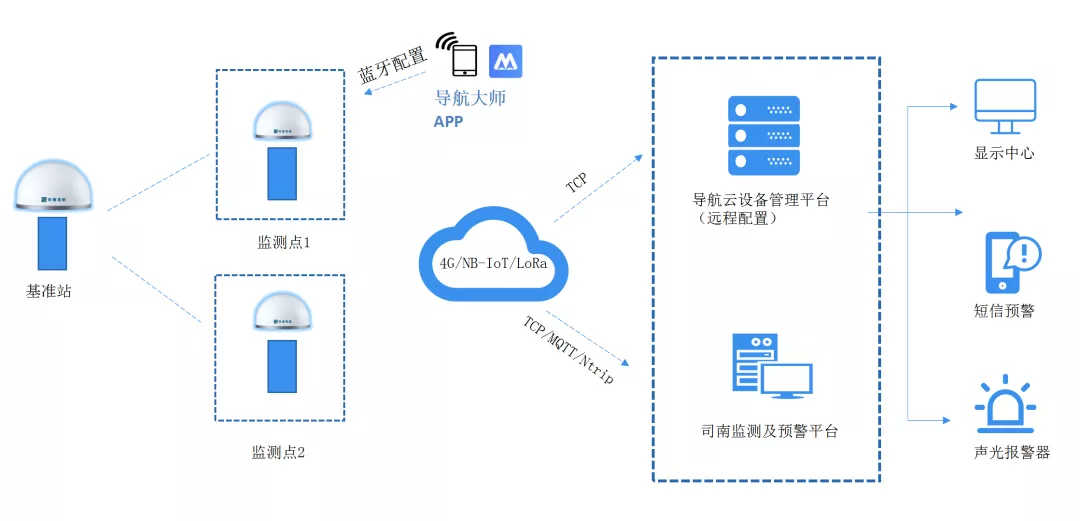

系统方案
系统功能
✦ 精准定位：毫米级定位精度，多系统多频点抗干扰能力强
✦ 无人值守：系统实现高度自动化监测，降低人力成本；
✦ 多模通信：支持GPS/短报文/4G/LoRa/NB-IoT等通信方式；
✦ 自动报警：位移数值超限，邮件、声光、短信实时报警；
✦ 设备管理：设备远程互联，支持手机客户端登陆访问；
✦ 数据解算：CDMonitor 软件自动解算数据，输出三维坐标。

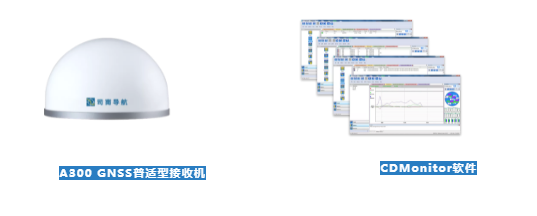

系统配置
系统优势
● 高海拔作业性能稳定
监测点海拔高、地质条件复杂，但A300 普适型监测设备高原性能优异，在复杂环境下能够保持7*24小时正常工作。
● 多模通信实时传输信息
在树木遮挡严重，干扰因素众多，4G信号不佳的情况下，利用NB-IoT/BT/LoRa等方式进行数据传输。
● 专业数据解算保证精度
采用了专业的GNSS解算CDM软件内置卡尔曼滤波等算法，有效保证监测精度。
项目成果

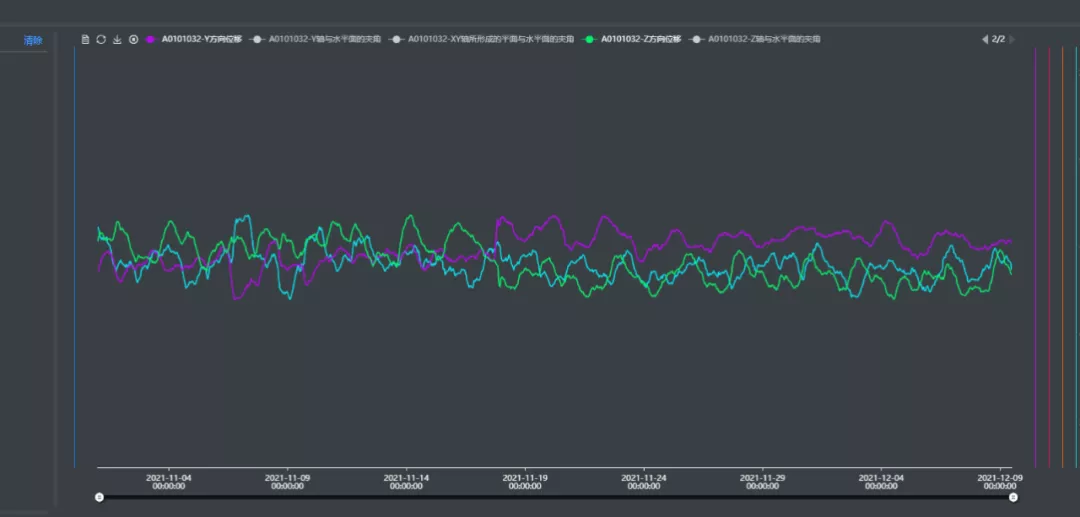

▲ 近一个月监测点位移变化趋势图
03
精准服务、高效施工亮点多
该项目面临着以下的难点：监测点道路崎岖难行，监测布设困难；隐患点分布广且无详细资料，需组织多次踏勘；高海拔地区丛林密布，环境险恶；雨季交通阻塞严重，延误时间长，急需提高作业效率。

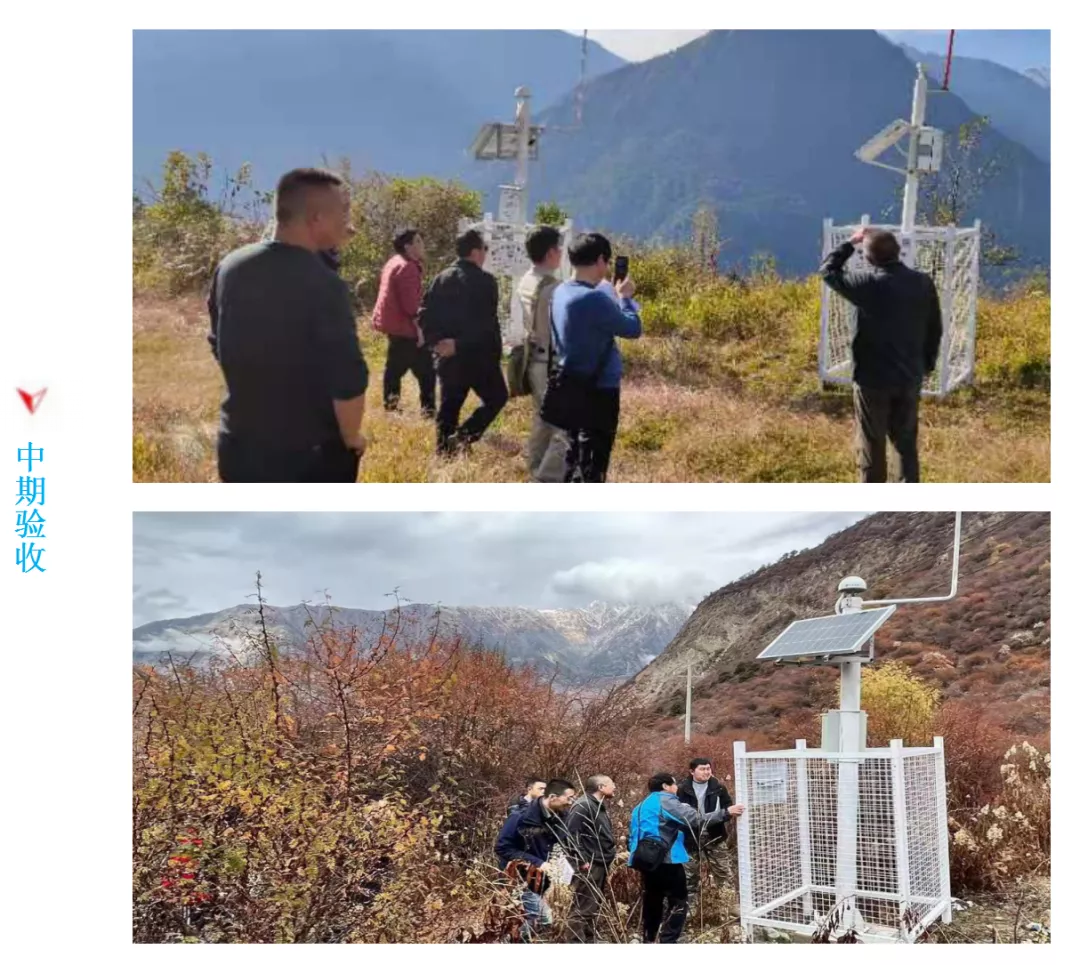

在高海拔、工期紧、任务重的条件下，司南导航完成了所有北斗高精度定位装备布设及调试，并顺利通过中期质量验收，目前该系统整体运行稳定。
结果表明，司南导航针对不同灾害形态，有效进行传感器选择搭配，实现普适型监测设备推广，既做到了成本控制，同时也保证系统长时间工作的稳定性和可靠性，为用户提供了可靠、实用、专业的地质灾害监测与预警系统解决方案。
