司南导航发布超业内轻薄RTK,关键技术亮点解析

返回列表
应用案例
作者:
发布时间:2022年03月29日
关注企业公众号:

众所周知,测绘工作人员常常要进入野外、建筑工地等恶劣环境中,高强度的工作已经足够疲惫,设备沉重更是雪上加霜。随着测绘应用越来越广泛,低成本、低功耗、高集成、强服务、个性化定制将会是高精度硬件设备的发展趋势。2021年,司南导航率先变革,在推出小型仪器箱的基础上,还提供了RTK专用挎包,轻便的设计,让外业工作更加地轻松快捷,受到了用户的一致好评。

当行业内测绘设备便携化的趋势愈演愈烈,司南又将目光着眼于产品上,结合用户反馈和对产品的了解,在K8平台的基础上,推出一款功能全面,小巧轻薄的RTK设备,机身最厚处仅48mm,整机重量也仅有650g,相当于一瓶矿泉水的重量,是目前市面上轻薄的接收机,同时兼具测量精度和稳定性,它带给用户的,就是一种灵巧之身,得心应手的使用体验。

司南导航依托自身领先的技术实力、产品性能和行业地位,在高精度GNSS领域保持了强大的竞争力。在产品设计的时候,技术人员就对产品每一克重量、每一个零件精准打磨。设计出全新的外观,同时紧密布局,严格控制每一寸空间。底部采用的内嵌式接口,相比传统外露对中杆连接口,减少了1.5公分,真正做到巧便捷,一手掌握。此外,司南从以下几个角度进行设计以实现它的轻薄。

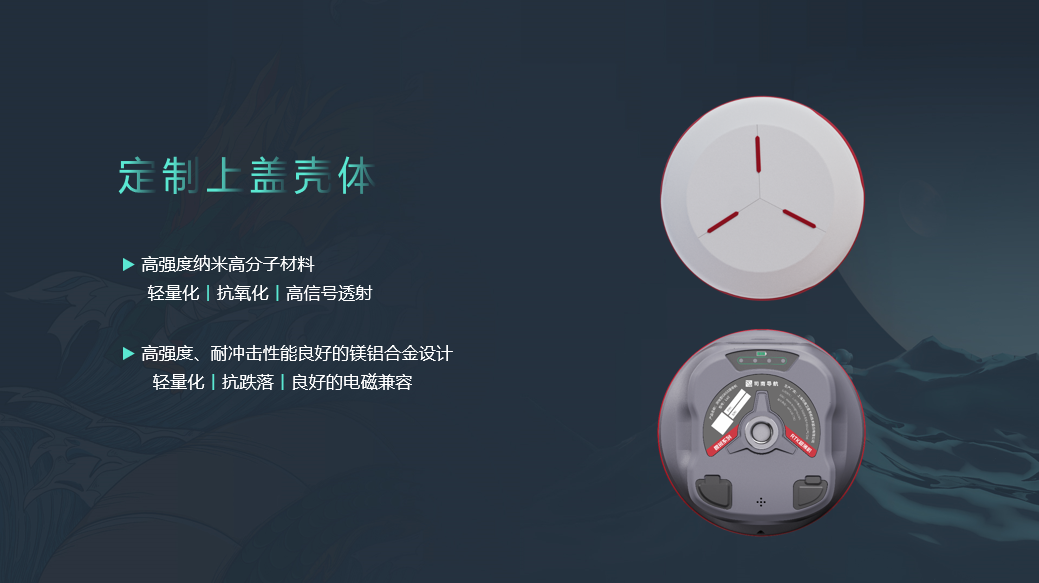

采用定制的上盖和壳体。上盖采用了高强度的纳米高分子材料,实现轻量化、抗氧化、高信号透射的特点。壳体采用高强度、耐冲击性能良好的镁铝合金设计,保证了产品的轻量化和良好的电磁兼容。相比之前的产品,做薄的同时壳体厚度增加了30%,无惧使用过程中设备的自然跌落。

采用多功能三合一测量天线。支持全系统全频点信号接收,可靠的多系统信号兼容。材质选用超轻微波符合材料,信号损耗更低,重量轻至100g,实现RTK轻量化。相比常规天线,直径缩小10mm,高度减小9mm,为RTK小型化提供硬件保障。平面一体化方案设计,保证相位中心稳定性,相位稳定性优于1.2mm,尤其是高、低频段相位差提升近5mm。一体成型工艺,减少装配误差,进一步提升测量精度。

精心打磨电池的超长续航能力。司南参考新能源汽车的电池设计思路,先后设计了近十个电池选型与方案,在保证小的体积的同时又要有充足的电量,必须选择高能量密度的电池,经过反复对比和验证,最终选用了原装进口的LG电芯,能够做到10000mAh超大容量做小的同时又兼顾了续航体验,提供移动站20h的超长续航,内置电台基站发射模式,也能做到10+小时。同时支持QC快充,充电一小时,工作一整天,堪称口袋RTK的续航天花板。

这款RTK做到更轻薄更方便的同时,功能上也都配置齐全,是一款全功能RTK,我们称之为“超薄六边形战士”。RTK主机搭载K8系列全星全频自研中国芯,实现行业领先的7星30频信号跟踪与解算,通道数1198个,搭载三代惯导,5S初始化,惯导更高效。

除了算法支持7星30频之外,司南导航采用了独有Quantum-RTK算法、LAI抗干扰技术,保障全功能RTK更出彩。RTK内置收发一体超级电台,能够媲美传统外挂电台,空旷环境实现15km的超远数传,城市环境也可以达到8km的数传。同时可以做到20h超长续航,支持QC快充,充电一小时,工作一整天。5.0双模超远距离蓝牙,能做到50米超远连接。接口拓展丰富,4G、BT/WiFi、存储、电台全功能兼容,真正做到功能齐全,面面俱到。

“匠心所致,薄动心弦”,是司南对超薄RTK的诠释。独具匠心的设计,可谓是诚意满满,为出行减负,为测量加速。在这个减负的时代,大家在功能与重量权衡的时候,司南导航选择用更加精准打磨的设计和老牌自研的技术交出了这一份答卷,真正做到为测绘赋能,让测量更简单!
