溪洛渡水电站库区地灾滑坡体 司南导航GNSS自动化监测系统（上篇）

　　1. 溪洛渡库区地灾监测项目综述

　　溪洛渡水电站是国家“西电东送”骨干工程，位于四川和云南交界的金沙江上。大坝高285.5米，为世界泄洪量最大的大坝;总装机容量1386万千瓦，年均发电571.2亿千瓦时，装机容量与原来世界第二大水电站;伊泰普水电站(1400万千瓦)相当，是中国第二、世界第三大水电站。坝址位于四川省和云南省永善县接壤的溪洛渡峡谷内，距雷波县和永善县分别为20km和7km。

　　溪洛渡水电站是一座以发电为主，兼有防洪、拦沙河改善下游航运条件等综合水电工程，装机容量1386万千瓦。大坝为混凝土双曲拱坝，坝顶高程610m，最大坝高285.5m，水库正常蓄水位600m，死水位540m，库容126.7亿m³;。水库沿金沙江干流全长199km，沿金沙江支流西苏角河、溜筒河、牛栏河、西溪河等累计长度35km，涉及四川省的宁南、布拖、金阳、昭觉、雷波和云南省的巧家、鲁甸、昭阳、永善等九县区。

　　溪洛渡水电站工程蓄水划分为“下闸～560m高程”和“560m高程～600m高程”两个阶段，其中，第一阶段540m、580m高程保持短期水位不变以便于观测分析。溪洛渡水电站于2013年5月下闸蓄水，至8月上旬水位上升至550m左右。由于水位不断抬高，一些不稳定的岩体在水的浸泡下，连同表明覆盖层开始下滑，随着雨季的来临，各位移体存在加速下滑的危险，下滑大的地方已经形成裂缝，而且每天都在变化，用肉眼都可分辨，随时都可能出现滑坡的危险。

　　为了能够及时掌握各滑坡体的状态，成勘院组织相关专家对整个库区的不稳定岩体进行现场勘察，经过分析确定首期选取5个位移较大的滑坡体进行全天候的自动化监测，实时获得监测数据，分析滑坡体的状态，以便采取措施。

　　2. 溪洛渡库区地灾监测项目内容

　　2.1. 系统整体架构

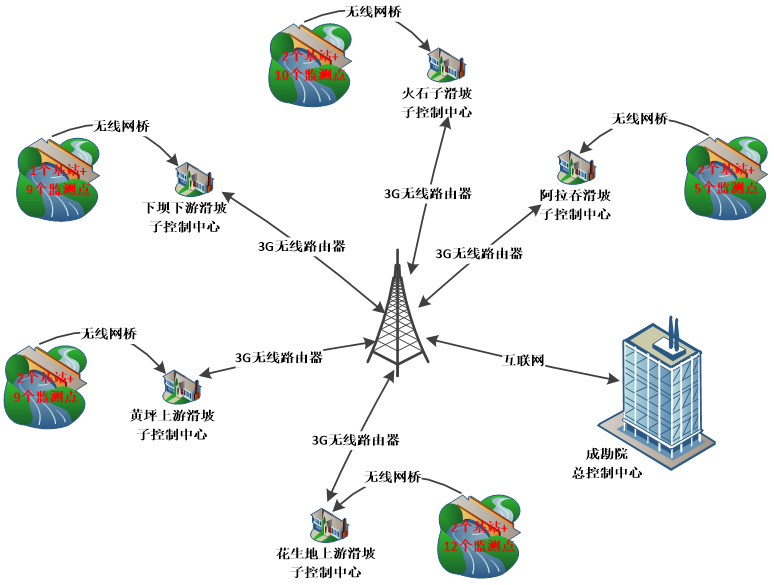

　　图2-1 系统拓扑图

　　如图所示，各个滑坡体的观测点原始数据，通过无线网桥传输至滑坡体子控制中心;由子控制中心进行数据解算后，再通过3G无线路由器将解算结果转发至成勘院总控制中心的服务器，在总控制中心即可对各滑坡体的形变情况进行监测。

　　2.2. 滑坡监测内容

　　溪洛渡水电站库区地灾监测系统，共布设监测点55个，其中基站10个，位移监测点45个。滑坡体5个，监测点布置示意图如下：

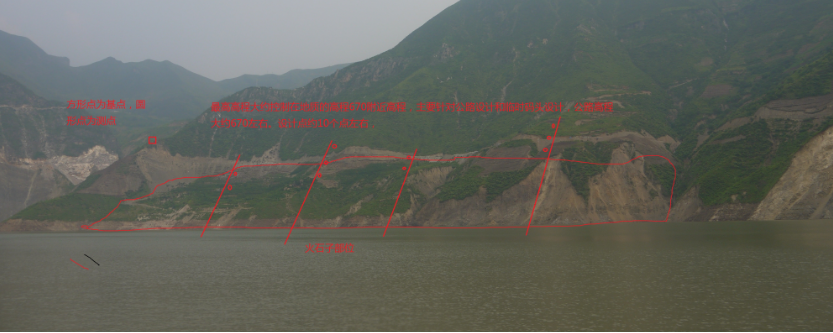

　　下坝下游滑坡布点图

　　备注：黑色圆圈为基站，红色的圆圈为监测点，下坝下游共1+9个点位，与火石子上游滑坡公用一个基站和一个控制机房。

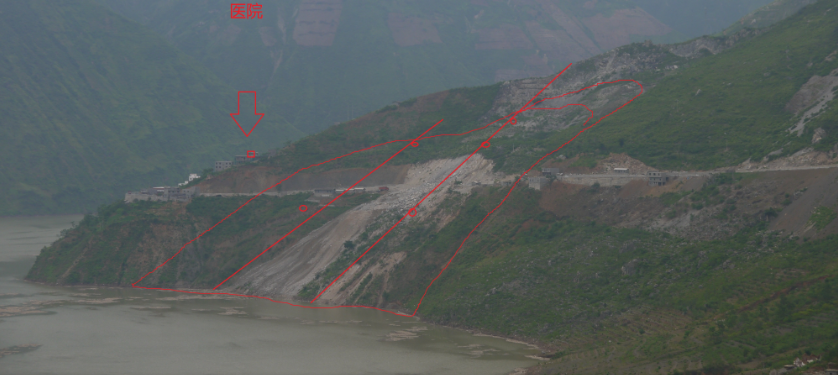

　　阿拉吞滑坡布点图

　　备注：共2个基站+5个监测点，控制机房放在医院的楼梯走廊边。

　　火石子滑坡布点图

　　备注：共2个基站+10个监测点，控制机房预计布置在一个基站附件老乡房子里面。

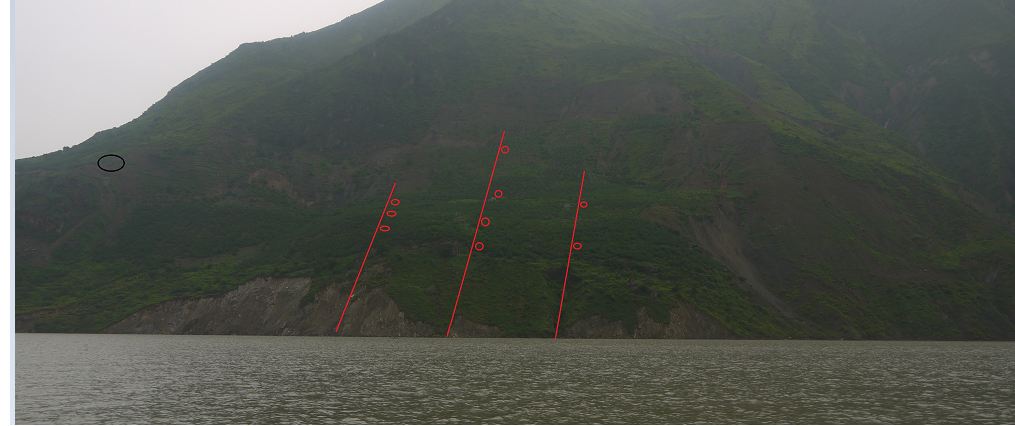

　　花生地上游滑坡布点图

　　备注：布设2个基站+11个监测点。
